Амперметры аналоговые

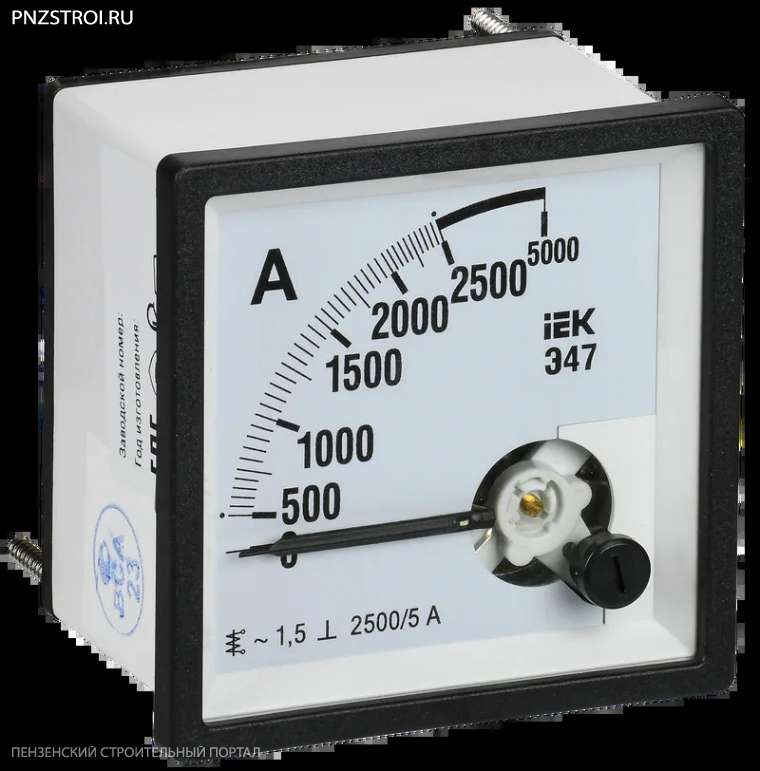

Аналоговый амперметр представляет собой электроизмерительный прибор, предназначенный для измерения силы тока в электрических цепях. Этот прибор, в отличие от цифрового амперметра, использует механические компоненты для отображения величины тока. Рассмотрим, как работает аналоговый амперметр, его ключевые компоненты и принципы измерения.

Основные компоненты

• Обмотка измерения, или входная обмотка, представляет собой катушку с проводником, которая подключается последовательно к измеряемой цепи. Эта обмотка создает магнитное поле, пропорциональное току, протекающему через цепь.
• Шкала является основным элементом, обеспечивающим визуальное отображение измеряемой величины. На шкале аналогового амперметра расположены деления, представляющие единицы измерения тока (обычно амперы).
• Стрелка – это механический элемент, который под действием магнитного поля отклоняется в зависимости от величины тока в измеряемой цепи. Чем больше ток, тем сильнее магнитное поле, и тем больше отклонение стрелки.
• Движущая система состоит из стрелки и механизма, обеспечивающего ее подвижность. Эта система откликается на изменения тока в измеряемой цепи и перемещает стрелку по шкале.

Принцип работы

• Аналоговый амперметр подключается последовательно к измеряемой цепи. Это означает, что весь ток, протекающий через цепь, также проходит через аналоговый амперметр.
• Когда ток протекает через обмотку измерения, она создает магнитное поле вокруг себя. Это магнитное поле взаимодействует с магнитной системой прибора, вызывая отклонение стрелки в соответствии с величиной тока.
• Стрелка аналогового амперметра отклоняется на определенный угол в зависимости от величины тока. Чем больше ток, тем сильнее магнитное воздействие, и тем больше угол отклонения. Таким образом, стрелка указывает на соответствующее значение тока на шкале.
• Аналоговые амперметры имеют ограниченный диапазон измерения. Если ток в цепи превышает предел прибора, это может привести к повреждению или деформации его внутренних компонентов. Поэтому важно выбирать амперметр с подходящим диапазоном для конкретного измерения.

Преимущества

• Они обычно считаются более простыми в использовании, особенно для тех, кто только начинает осваивать основы электротехники.
• Обладают бесконечной частотой обновления, что позволяет мгновенно отслеживать изменения параметров в режиме реального времени.
• Часто более удобны для измерений переменного тока, так как они могут визуально отображать изменения тока во времени.
